El muro que la física puso sobre la mesa

"La industria del semiconductor opera a una escala que simplemente no podemos comprender del todo y mucho menos explorar de manera exhaustiva. Pero dentro de esta gran estructura se encuentran descubrimientos individuales que por sí solos desafían nuestra comprensión de lo que significa hacer avanzar una civilización. Avances tan determinantes que hacen que todo lo anterior palidezca hasta quedar en la insignificancia."

Piensa en el móvil que llevas en el bolsillo. Tiene más potencia de cálculo que los enormes ordenadores que llevaron al ser humano a la luna. Pero este milagro cotidiano tiene los días contados. Durante más de 50 años los ingenieros han logrado duplicar el número de transistores en un chip haciéndolos cada vez más pequeños. Un transistor es básicamente un interruptor microscópico que puede dejar pasar o bloquear la electricidad para crear los ceros y unos del código binario. Esta progresión tiene un nombre célebre, la Ley de Moore. Pero al encoger las piezas de silicio a tamaños de dos o tres nanómetros ocurre un desastre a nivel subatómico. Los electrones empiezan a comportarse de forma caótica. Se escapan a través de las paredes del interruptor en un fenómeno llamado efecto túnel cuántico. El chip se vuelve inestable, gasta enormes cantidades de energía y se calienta hasta el punto de poder fundirse. El silicio, el rey indiscutible de nuestra era, ya no da más de sí.

Se intentó con el grafeno, pero tenía un defecto fatal: no se podía apagar fácilmente. Se necesitaba un material completamente plano, de un grosor atómico, pero que se comportara como un verdadero semiconductor controlable. Y resulta que ese material ya existía. Solo que nadie sabía cómo fabricarlo a escala industrial. O por lo menos así era hasta ahora.

El material del grosor de tres átomos

"Los científicos llevan años sabiendo que el disulfuro de molibdeno, conocido como MoS₂, es uno de los materiales semiconductores 2D más prometedores del planeta. Estructuralmente es como un sándwich atómico, una fina capa de átomos de molibdeno atrapada entre dos capas de átomos de azufre. El resultado es una lámina que tiene exactamente tres átomos de grosor. Sí, solo tres."

Y esa delgadez extrema no es solo un dato curioso. Es lo que le otorga propiedades únicas. Al ser una estructura bidimensional, los electrones solo pueden viajar en línea recta, sin rebotar hacia arriba ni hacia abajo. Porque en este material no existe la altura física. Es como una autopista de coches que levitan. Velocidad máxima, fricción mínima.

Pero hay algo todavía más sorprendente. Como el material tiene un grosor puramente atómico, es inherentemente flexible y casi transparente. Estamos hablando de procesadores que se pueden doblar como una hoja de papel o incrustarse directamente en cristales y ventanas, abriendo la puerta a una electrónica que literalmente desaparece en los objetos cotidianos.

Además, esta lámina es la candidata perfecta para el apilamiento vertical. Con el silicio, fabricar chips en tres dimensiones es una pesadilla, porque la capa de abajo fríe a la de arriba. Con materiales que casi no generan calor, puedes construir rascacielos de transistores apilando pisos como una lasaña atómica, multiplicando la potencia en el mismo milímetro cuadrado.

El dilema que frenó una década

"El problema es que durante años nadie sabía cómo fabricar este material a escala industrial. Pero en el laboratorio sí funciona. Se pueden hacer crecer pequeños cristales de MoS₂ mediante un proceso llamado deposición química en fase vapor, o por sus siglas CVD, donde se inyectan materiales gaseosos en una cámara y se dejan cristalizar sobre una superficie."

Los resultados son limpios y de altísima calidad, pero son diminutos e inconsistentes, y eso los hace completamente inútiles para fabricar chips reales. Los procesadores no se fabrican en fragmentos, se fabrican en obleas, grandes discos uniformes que las fábricas procesan a escala.

Así que los investigadores recurrieron a una técnica más industrial: la deposición química en fase vapor de metalorgánicos, o por sus siglas MOCVD. Pero cuando analizaron el material resultante, encontraron defectos por todas partes y lo que era peor, contaminación de carbono. Los compuestos metalorgánicos usados en el proceso se descomponían y envenenaban la red cristalina.

Para entender el impacto real de esto, hay que hablar de la movilidad electrónica. Es la métrica que mide la velocidad a la que los electrones se desplazan por un material semiconductor. Cuanto mayor es, más rápido procesa información el chip. En las muestras de laboratorio con CVD, la movilidad electrónica era excelente. En las láminas producidas con MOCVD industrial, era una fracción ínfima de eso. El material era prácticamente inútil.

El dilema era brutal. El CVD ofrecía calidad impecable, pero era imposible de escalar. El MOCVD era escalable, pero producía material defectuoso. Nadie lograba salvar esa brecha, hasta que un equipo en Nanjing encontró el camino.

Porque a veces la solución a un problema de ingeniería no consiste en forzar más el proceso, sino en encontrar un atajo que nadie había visto antes.

El atajo que cambió todo: oxi-MOCVD

"En enero de este mismo año, el equipo de Jinlang Wang en la Universidad del Sureste de Nanjing publicó en la revista Science algo que el mundo de los semiconductores llevaba más de una década esperando. No un concepto, no una simulación, no un resultado preliminar prometedor. Una oblea física real de 6 pulgadas de un material 2D que creció de manera rápida, limpia y lista para una línea de producción real."

El método se llama oxi-MOCVD. Lo que Wang y su equipo descubrieron fue que un paso específico en el proceso de cristalización actuaba como un cuello de botella monumental. Requería una cantidad de energía tan enorme que estaba limitando tanto la velocidad de crecimiento del cristal como la calidad del producto final. Ese único paso era el responsable de que las láminas de MOCVD salieran llenas de defectos y contaminación.

Su solución fue sorprendentemente elegante: introducir oxígeno en la reacción. El oxígeno crea una ruta química alternativa, un camino de menor energía que esquiva por completo el paso problemático. Como encontrar una autopista cuando llevas horas atascado en una carretera de montaña.

El paper exacto lleva por título "Kinetic acceleration of MoS₂ growth by oxy-metal-organic chemical vapor deposition" y fue publicado en Science el 30 de enero de 2026. La colaboración fue entre el equipo de Wang Jinlan de la Southeast University (SEU) y los de Wang Xinran y Li Taotao de la Nanjing University-Suzhou Laboratory. El paper demostró que el oxígeno reduce la barrera energética de la reacción de 2.02 eV a 1.15 eV, suprime por completo la formación de intermedios con carbono y eleva la tasa de reacción en aproximadamente tres órdenes de magnitud. Las obleas producidas son monocristalinas de 6 pulgadas (150 mm), con tamaño de dominio de hasta 260 μm, movilidad electrónica promedio de 101.3 cm²·V⁻¹·s⁻¹ (máximo de 122.9) y relación on/off de 10⁹. (Science, DOI: 10.1126/science.aec7259)

El otro problema que casi nadie podía resolver

Y aquí entra otro detalle técnico que vale la pena mencionar. Para lograr que la electricidad entre y salga de estas láminas ultrafinas sin atascarse, los ingenieros necesitaban resolver el llamado problema del contacto.

"Soldar cables metálicos convencionales a una lámina de tres átomos de grosor hacía que la electricidad se atascara, como si intentaras pasar todo el caudal de una manguera de bomberos por una pajita."

La solución fue usar aleaciones de elementos pesados como el bismuto, que logran acoplarse a la estructura atómica del MoS₂ sin dañarla, permitiendo que la energía fluya sin resistencia.

"Los resultados globales del oxi-MOCVD fueron extraordinarios. La velocidad de crecimiento fue más de 100 veces superior a la del MOCVD convencional. No un 10% más rápido, no el doble, 100 veces. Las láminas salieron sin rastro de impurezas de carbono. Y los transistores fabricados con esas obleas mostraron una movilidad electrónica más de 10 veces superior a los dispositivos construidos con material estándar de MOCVD."

El propio artículo publicado en Science el 29 de enero de 2026 lo afirmaba sin rodeos: "Este método cierra la brecha entre la calidad del CVD a escala de laboratorio y la escalabilidad industrial del MOCVD." Esa frase condensa décadas de frustración y años de trabajo. La brecha que había mantenido a los semiconductores 2D en el terreno de lo teórico durante casi una década acaba de cerrarse.

La otra cara del avance: ver para entender

Una semana después de que el paper de oxi-MOCVD se publicara, un segundo equipo chino publicó su propio artículo en Science. Este provenía de la Universidad de Ciencia y Tecnología de Pekín. Su avance era diferente, pero completamente complementario. Habían desarrollado una técnica que permite a los científicos observar el crecimiento de cristales de MoS₂ en tiempo real bajo un microscopio electrónico de transmisión.

Pero, ¿por qué es esto tan importante? Porque los defectos cristalinos, esas imperfecciones minúsculas que destruyen el rendimiento de un dispositivo, se forman durante el propio proceso de crecimiento. Si puedes verlos formarse en tiempo real, puedes entender por qué aparecen. Y si entiendes el por qué, puedes diseñar el proceso para evitarlos.

Hasta ahora, el control de defectos en la fabricación de materiales 2D era en gran medida un proceso de ensayo y error. Se hacía crecer el material, se medía su calidad, se ajustaban parámetros y se volvía a repetir. Un ciclo lento, costoso y con poca capacidad de diagnóstico real. Esta nueva técnica convierte ese proceso artesanal en algo sistemático y científico. Es la diferencia entre adivinar dónde está la fuga de una tubería y tener una cámara dentro de la cañería.

El paper lleva por título "Atomically resolved two-dimensional amorphous nuclei formed during MoS₂ chemical vapor deposition" y fue publicado en Science el 5 de febrero de 2026. Los autores principales son Huanyu Ye, Chongteng Wu, Duanyun Cao, con Zhihong Zhang y Rongming Wang de la University of Science and Technology Beijing (USTB) como autores de correspondencia. El equipo desarrolló una microcámara de reacción CVD compatible con un microscopio electrónico de transmisión ambiental (ETEM) y, por primera vez, observó en resolución atómica y con 100 ms de resolución temporal la nucleación y crecimiento temprano del MoS₂ a partir de MoO₂. La observación reveló una ruta de nucleación no clásica con un "embrión amorfo" 2D que se ordena en cristal una vez alcanza un tamaño crítico de ~2 nm. (Science, DOI: 10.1126/science.adz8243)

Cuatro universidades, una misma dirección

El equipo de Jin Lan Wang no ha surgido de la nada. Forma parte de una ola de investigación que ha estado desmantelando sistemáticamente las barreras para la comercialización de los semiconductores 2D.

2022: Peking University — producción en lote

El equipo de Kai Hui Liu en la Universidad de Pekín publicó un método de producción en lote de obleas de MoS₂ usando una técnica de apilamiento de sustratos. Produciendo obleas de entre 5 y 30 cm de diámetro. Fue la primera demostración creíble de que la producción a escala de obleas de materiales 2D no era solo teóricamente posible. Era físicamente alcanzable. El paper "Modularized batch production of 12-inch transition metal dichalcogenides by local element supply" se publicó en Science Bulletin en julio de 2023 y reportó obleas de hasta 12 pulgadas (300 mm) producidas en módulos apilados verticalmente en un horno, con capacidad instalada de 10.000 obleas por máquina al año. (Science Bulletin, DOI: 10.1016/j.scib.2023.06.027)

2025: el seleniuro de indio abre una segunda vía

El mismo equipo fue más allá con un material 2D distinto. El seleniuro de indio, que tiene propiedades atractivas para aplicaciones donde el MoS₂ se queda corto. Abriendo una segunda vía de desarrollo en paralelo.

2025: Fudan University y el procesador Wuji

También en 2025, la Universidad de Fudan en Shanghái construyó un procesador. No un transistor, no un circuito.

"Un microprocesador de 32 bits completamente funcional construido con materiales semiconductores 2D y una arquitectura RISC-V al cual llamaron Wuji."

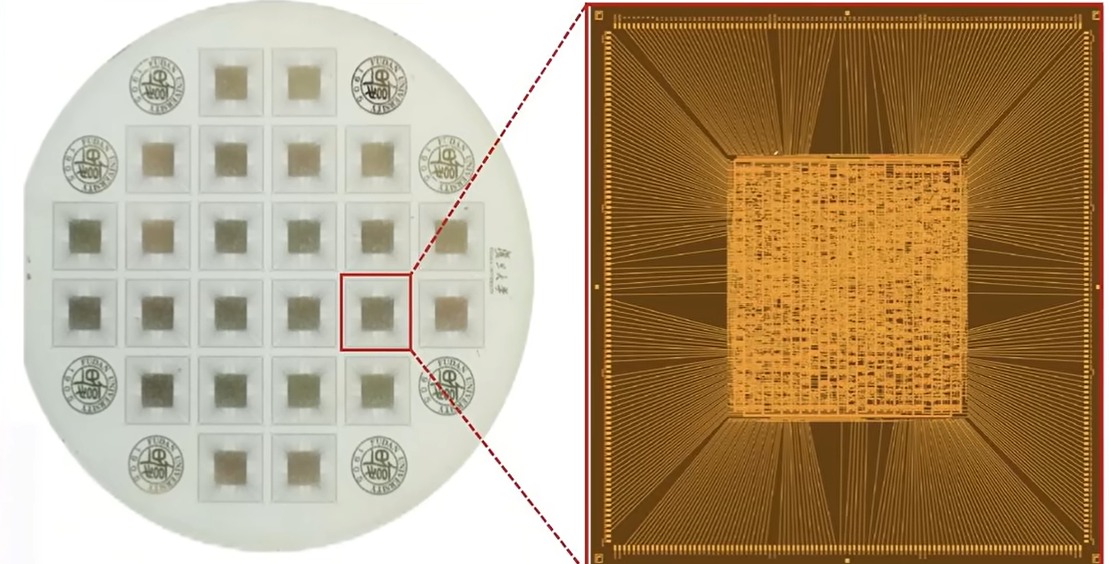

Con sus 5,900 transistores de MoS₂ ejecutando instrucciones RISC-V de 32 bits, es la demostración de que esa independencia ya tiene forma física. El paper "A RISC-V 32-Bit Microprocessor Based on Two-dimensional Semiconductors" se publicó en Nature el 2 de abril de 2025. Los autores principales son Mingrui Ao y Xiucheng Zhou como co-primeros autores, con Peng Zhou y Wenzhong Bao de Fudan University y Shaoxin Laboratory como autores de correspondencia. Los 24 chips Wuji fueron fabricados sobre una oblea de zafiro de 4 pulgadas, con un área de troquel de 6×6 mm, voltaje de alimentación de 4V, frecuencia de reloj de 1 kHz y rendimiento (yield) del 99.8% a nivel de chip. (Nature, DOI: 10.1038/s41586-025-08759-9)

El detalle sobre RISC-V

Vale la pena detenerse en el término RISC-V. Es una arquitectura de procesador, es decir, el conjunto de instrucciones que define cómo el chip entiende y ejecuta órdenes. Lo que lo hace especial es que es de código abierto. Cualquier equipo del mundo puede usarla, modificarla y construir sobre ella sin pagar licencias ni depender de empresas como Intel o ARM. Para China, trabajar con RISC-V no es solo una elección técnica. Es una declaración de independencia tecnológica. (RISC-V International)

Desde cultivar pequeños cristales en 2020 hasta un procesador funcional en 2025, la línea de tiempo se está acelerando. La Universidad de Pekín, la Universidad del Sureste en Nanjing, la Universidad de Fudan en Shanghái, la Universidad de Ciencia y Tecnología en Pekín. Cuatro instituciones distintas, múltiples líneas de investigación, todas convergiendo hacia el mismo objetivo. Esto no es un laboratorio teniendo un golpe de suerte. Es un ecosistema que ha sido construido, financiado y coordinado para resolver un problema específico. Y ese problema acaban de resolverlo.

Octubre 2025: epitaxia robusta sobre zafiro

Una nueva entrega de Nanjing University amplió aún más el ecosistema. El equipo de Wang Xinran publicó en Science el paper "Robust epitaxy of single-crystal transition-metal dichalcogenides on lanthanum-passivated sapphire" (DOI: 10.1126/science.aea0849), donde demostró crecimiento epitaxial de obleas monocristalinas de 6 pulgadas no solo de MoS₂, sino también de WS₂, WSe₂ y MoSe₂ sobre zafiro pasivado con lantano, con movilidades promedio de 110 cm²·V⁻¹·s⁻¹ para n-MoS₂ y 131 cm²·V⁻¹·s⁻¹ para p-WSe₂. (Science, DOI: 10.1126/science.aea0849)

Lo que ya se puede hacer (y lo que viene)

Y lo que llega después hace que este descubrimiento parezca solo el principio.

El cuello de botella de fabricación, el único problema que mantenía todo esto encerrado en el laboratorio, acaba de recibir una solución creíble y escalable. Y las implicaciones van mucho más allá del hardware convencional.

Piensa en esto: los procesadores serán tan diminutos y eficientes que podrán integrarse en cápsulas médicas ingeribles. Pequeñas píldoras inteligentes que una vez tragadas navegan por tu torrente sanguíneo monitorizando marcadores de salud en tiempo real, detectando anomalías antes de que se conviertan en enfermedades. Y todo ello sin riesgo de calentarse ni dañar los tejidos circundantes. Algo que con silicio era físicamente inviable por el calor que generaba.

La inteligencia artificial más potente dejará de necesitar la nube para operar. Funcionará de forma nativa en tus gafas, en tu reloj o en sensores invisibles a tu alrededor. Y la reducción en el consumo energético de los centros de datos podría ser uno de los factores clave para evitar el colapso energético que la digitalización masiva amenazaba con provocar.

Los semiconductores 2D ya no son el futuro. Son el presente que está siendo fabricado ahora mismo.

La geopolítica del chip imposible

Pero hay una capa más en esta historia. Una que va más allá de la ciencia y que tiene consecuencias directas sobre quién controlará el mundo en las próximas décadas.

"Si creías que la tensión internacional por los microchips de silicio era extrema, lo que viene a continuación es de otro nivel."

Durante años la guerra de los semiconductores ha consistido en defender los puntos de estrangulamiento del silicio. Occidente domina esa cadena gracias en gran parte a las máquinas de litografía ultravioleta extrema de la empresa europea ASML, sin cuyas máquinas no se pueden fabricar los chips más avanzados del mundo. (ASML) Las restricciones a la exportación de esas máquinas a China han sido uno de los instrumentos geopolíticos más potentes de la última década.

Pero si la plataforma de materiales cambia, toda esa ventaja se evapora. El MoS₂ no depende de las máquinas de ASML, no necesita los mismos procesos de litografía, no está atado a las mismas cadenas de suministro. Es en esencia un tablero de juego completamente nuevo y China lo sabe perfectamente. Asfixiada durante años por esos bloqueos, China no ha intentado alcanzar a Occidente en su propio juego. Ha decidido cambiar el juego por completo.

Los cuatro equipos universitarios que hemos visto no son coincidencia, son la expresión visible de una estrategia coordinada con financiación estatal masiva orientada a monopolizar la próxima era del procesamiento de información.

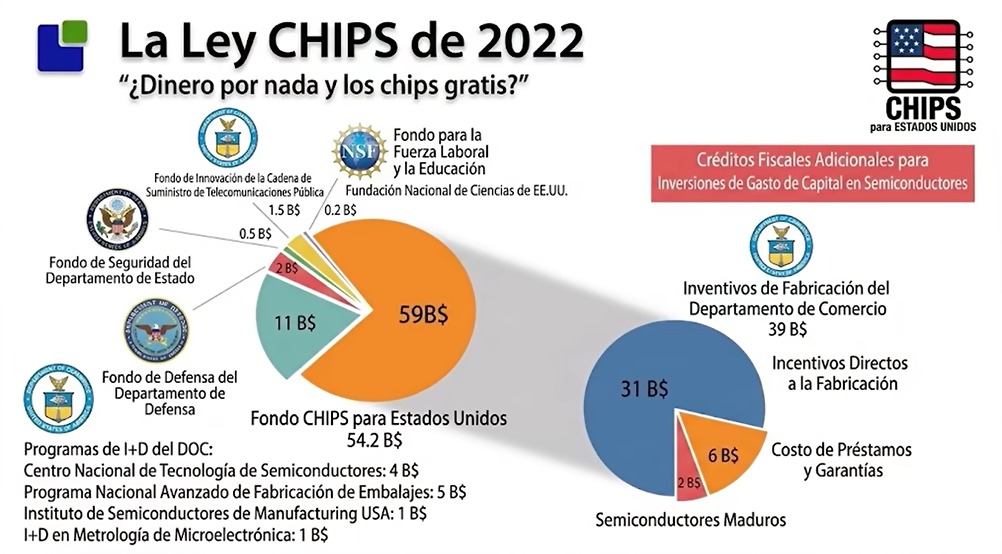

Mientras tanto, en el lado occidental, la respuesta ha sido la Ley Chips. Aprobada en Estados Unidos en 2022, es un paquete de inversión pública de 52.000 millones de dólares destinado a relocalizar la producción de semiconductores en suelo americano y financiar investigación en nuevas tecnologías. La idea es sencilla: reducir la dependencia de Asia y mantener la ventaja tecnológica. Laboratorios como el IMEC en Bélgica (IMEC), apoyados también por fondos europeos equivalentes, trabajan en paralelo buscando integrar láminas 2D sobre circuitos de silicio tradicionales, intentando estirar la vida útil de sus fábricas multimillonarias sin tener que abandonar lo que ya saben hacer. Es una apuesta legítima, pero es en esencia una apuesta conservadora frente a una estrategia que apunta directamente al futuro.

Quien gane esta carrera no solo venderá más ordenadores, tendrá la llave maestra del nuevo orden mundial en inteligencia artificial, tecnología militar y cadenas de suministro globales. El problema es que las fichas del tablero ya se han movido mucho más de lo que nadie está dispuesto a admitir.

El momento bisagra

"Estamos ante uno de esos momentos raros en la historia de la tecnología en los que el cambio no llega de forma gradual, sino de golpe. Durante décadas, el silicio pareció inamovible. Era el material, el estándar, la base sobre la que se construía todo lo demás."

Pero la física no negocia. Y cuando el silicio chocó contra sus límites, la pregunta no fue si habría un sucesor, sino cuándo y quién lo encontraría primero. La distancia entre un laboratorio y una fábrica comercial sigue siendo real y los retos de producción a gran escala no han desaparecido. Pero el cuello de botella fundamental acaba de desaparecer. Lo que queda es ingeniería. Y la ingeniería, con suficiente inversión y tiempo, siempre encuentra el camino.

La era del chip de un nanómetro ya ha empezado a latir. Así que, ya sea mediante nuevas técnicas de crecimiento, nuevos materiales o nuevas arquitecturas de procesador, o quizás incluso una carrera geopolítica que paradójicamente está acelerando el avance científico global, los semiconductores 2D están explorando muchas formas de madurar y llegar al mundo. Y una vez fuera de los laboratorios de Nanjing, las enormes distancias que separan la investigación pura de la producción industrial requieren adaptaciones únicas y una flexibilidad poco habitual si quieren arraigar en una economía global construida sobre el silicio.

Pero lo que más me fascina de todo esto es saber que lo que empezó como un problema de física cuántica se está convirtiendo en uno de los fenómenos tecnológicos y geopolíticos más importantes de nuestra época. Donde este tema ya no es solo una curiosidad científica, sino que realmente se siente como que el mundo del semiconductor podría haber tomado 1000 caminos distintos y sin embargo está tomando este. Después de todo, quedarse en el silicio habría sido aceptar un límite. Y como ya sabemos, los humanos no aceptamos limitaciones.
